小型双輪キャスター用輪留め 受け皿

トップキャスター > 小型双輪キャスター用輪留め  受け皿

小型双輪キャスター用輪留め プラスチック製 受け皿


                                                          ※キャスターは付属しません。

ストッパーゴムでは対応できなかった小型の双輪キャスター向けの輪留めです。ワゴン、棚、コピー機などの小型双輪キャスターに対応。ゴムシート付もあり、滑り止めにも気を配っております。また、床面への傷防止などにも役立ちます。

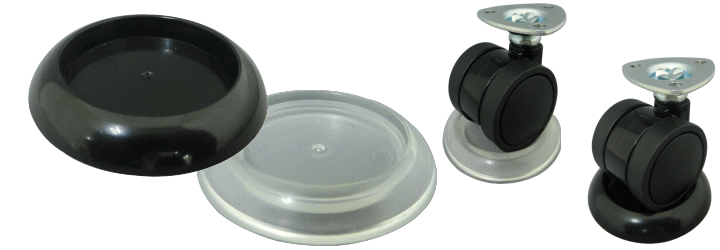

色はブラックとスケルトンの2種。

画像はイメージ・キャスターは付属しません。

企業様向けの100個以上まとめ買い対応品です。
ご依頼時は100個単位でご依頼ください。2021/12/7内容修正更新。


使用用途:

軽量運搬車、棚・ワゴン、コピー機などの輪留めに。

動画

図面

解説:
左の図面「D'」の範囲に車輪を載せます。

対応車輪径はφ40~φ60、車輪の設置幅(設置面)もご確認ください。

逆に言えばこの径に収まらない車輪は適応外ということになります。

 仕様・価格

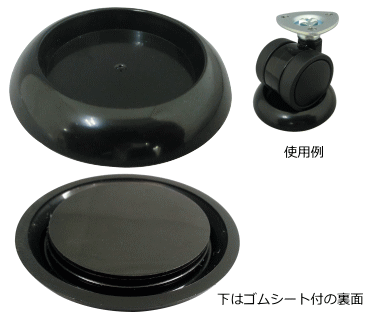

ブラックタイプ


「-G」が品番につくものがゴムシート付。ゴムシートは保護シールが張られておりますので、剥がしてからご使用ください。
※キャスターは付属しません。
ブラック 商品外径
(D)
内径
(D')
高さ
(H)
厚み
(H')
単価 送料
区分
型番・型式 mm mm mm mm
UZB-60 60 39.8 8 2.2 100個以上から都度見積 都度
UZBG-60 60 39.8 9 2.2 100個以上から都度見積 都度
UZB-64 64 43.5 9 2 100個以上から都度見積 都度
UZBG-64 64 43.5 10 2 100個以上から都度見積 都度
UZB-71 71.5 47 9 4.5 100個以上から都度見積 都度
UZBG-71 71.5 47 10 4.5 100個以上から都度見積 都度

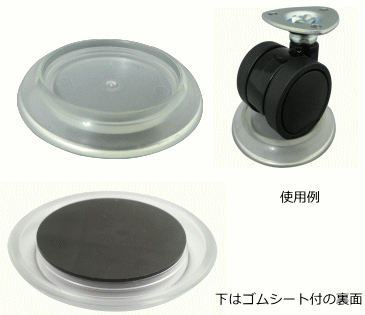

スケルトンタイプ
「G」が品番につくものがゴムシート付。ゴムシートは保護シールが張られておりますので、剥がしてからご使用ください。
※キャスターは付属しません。
ブラック 商品外径
(D)
内径
(D')
高さ
(H)
厚み
(H')
単価 送料
区分
型番・型式 mm mm mm mm
UZBS-60 60 39.8 8 2.2 100個以上から都度見積 都度
UZBSG-60 60 39.8 9 2.2 100個以上から都度見積 都度
UZBS-64 64 43.5 9 2 100個以上から都度見積 都度
UZBSG-64 64 43.5 10 2 100個以上から都度見積 都度
UZBS-71 71.5 47 9 4.5 100個以上から都度見積 都度
UZBSG-71 71.5 47 10 4.5 100個以上から都度見積 都度
