簡易ハンドストッパー付き台車 プラスチック車輪抑え式

トップ台車一覧 > 簡易ハンドストッパー付き台車 プラスチック車輪抑え式


簡易ハンドストッパー付き台車 プラスチック車輪抑え式

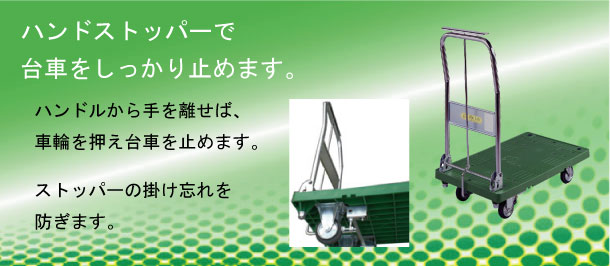

ハンドルから手を離すと台車はストップします。

手をハンドルから離せば台車は止まります。ハンドル握り部にあるレバーを離すとハンドル下の車輪ゴム部を押えるストッパーがかかります。このことでストッパーの掛け忘れの心配がありません。運搬時は逆にハンドルとレバーを一緒に握っていないと台車は動きません。安全重視の台車です。


ハンドストッパー部

ハンドルから手を離すと台車は止まります。

ハンドルと一緒に握ることで、ストッパーが解除されます。逆にハンドルから手を離すと手前レバーが戻されストッパーがかかります。つまり台車から離れるとストッパーがかかることになりますから、人為的ミスを防ぐことができます。


車輪を押さえて止めます

車輪押さえ式を採用

右写真のようにゴム車輪を直接押さえることにより止めます。スプリングの力を利用しています。そして「てこの力」を利用して解除します。ドラムブレーキより少し握力は必要ですが安価に抑えることができます。


多くの駅構内でハンドストッパー付台車使用が義務付け

各駅の安全への対応はそれぞれ違いますが、「安全重視」であることは確かです。駅によってはストッパー付きが義務付けになっています。出入り業者様の持参の台車もストッパー付きであることが要求されます。 特にストッパーかけ忘れがないハンドストッパー付台車がおすすめです。

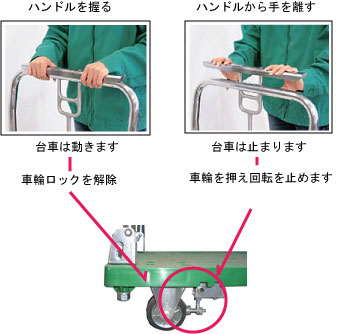

ハンドストッパーは、このように車輪を押えます。

ハンドストッパー部の説明


運搬作業者の操作は下記となります。

ハンドストッパーは、このように車輪を押えます。


ハンドルは折りたたみできます。

ハンドストッパーが付いていても折りたたみできます。車などに携帯できます。

台車の仕様・価格

型式 CSSA-SSG-HSハンドルから手を離せば台車は止まります。人為的なストッパーかけ忘れを防ぎます。荷台サイズは一番出荷量が多い中サイズ。汎用性に優れます。

型番 積載
荷重
荷台幅 荷台
奥行
ハンドル
高さ
荷台
材質
車輪タイプ ハンドル 自重 単価 送料
区分
(kg) (mm) (mm) (mm) kg
CS-SA-SSG-HS 200 460 750 910 プラスチック 100φゴム 折りたたみ 14.4 ¥35,200
(税別¥32,000)
B
CS-MA-SMG-HS 300 630 950 910 プラスチック 130φ
ゴム
折りたたみ 24.8 ¥45,100
(税別¥41,000)
B
参考納期は1週間程度。
