センタースプリングキャスターⅡ帯電防止仕様・軽・中荷重用台車向け

センタースプリングキャスターⅡ帯電防止仕様　手押し台車、軽・中荷重用

コイルスプリングの特性を生かし、始動時、走行時の快適性を求めました。効果としては騒音減少、振動と衝撃の緩和、始動抵抗減少が得られます。またスプリングの配置を金具のセンターに置き、全方向からの衝撃を吸収します。軽～中荷重向け。

※この緩衝キャスターはスプリングを入れている特性上、当社比ですが中荷重キャスターに属する工業用品で使用されている標準的なキャスターより若干旋回が重く感じる場合がございます。

なお、旋回部分には導電性グリスを入れております。(固定は車輪のみの特性です。）
車輪はゴムとウレタンの2種。

基本重視の構造

スプリングをセンター配置

走行時の振動・衝撃は勿論、騒音の発生も減少。緩衝することにより旋回部・車輪回転部に負担が少なく長持ちします。

自在キャスター旋回部は２層ベアリングでスムーズな動きをします。

車輪に密封型ラジアルボールベアリングを圧入。グリースの追加注入なくとも静かで滑らかな回転・緩衝。

標準中荷重用キャスターと取付穴ピッチ等が同じため、台車を緩衝に改善される場合、そのまま交換できます。取付高さは少し高くなります。

軽・中量台車向けとなります。

車輪は上記のゴム車輪を設定。ウレタン車輪もございます。

図面（台車に取付けるのに重要な項目です）

センタースプリングキャスター自在図面(旋回タイプ）

センタースプリングキャスター固定図面

許容荷重（最大荷重）	キャスター選定には重要な項目です。安全にお使いいただいた時の１ヶ当たりの荷重の限度を示しています。
軸径	車輪の軸径で、車輪交換の時、適合車輪の確認する時に調べます。
車輪付高さH	地面からプレートまでの「キャスターの全高」です。この寸法で台車荷台までの高さが計算できます。
取付座	キャスターの取付面の寸法です。この寸法で台車側の取付プレートの寸法が決まります。
取付穴ピッチ	ボルトで取付ける穴の間隔寸法です。台車側の取付穴位置が決まります。
取付穴径	穴径から判断して取り付けボルト及び穴あけ寸法を決定します。
偏芯	車輪を旋回させるには偏芯が必要です。この値でキャスターの旋回範囲が計算できます。

　仕様・価格　導電性ゴム車輪

自在キャスター　

型番・型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	偏芯	単価	送料区分
	kg	kg	R	D	H'1-h'2	F1*F2	P1*P2	d	E1-E2	円
SAJE-100RBS	100	10～60	35	12	153-145	95/95	71/71	11	28.5-35	お問合せ	B
SAJE-150RBS	150	20～80	45	20	210-198	120/120	90/90	11.5	35-48	お問合せ	B
SAJE-200RBS	250	20～100	45	20	265-250	140/140	112/112	11.5	46.5-58	お問合せ	B
			mm	mm	mm	mm	mm	mm	mm
型番・型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	偏芯	単価	送料区分

FAXで問合せ問合せフォーム

自在ストッパー付キャスター

型番・型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	偏芯	単価	送料区分
	kg	kg	R	D	H'1-h'2	F1*F2	P1*P2	d	E1-E2	円
SAJBE-100RBS	100	10～60	35	12	153-145	95/95	71/71	11	28.5-35	お問合せ	B
SAJBE-150RBS	150	20～80	45	20	210-198	120/120	90/90	11.5	35-48	お問合せ	B
SAJBE-20RBS	250	20～100	45	20	265-250	140/140	112/112	11.5	46.5-58	お問合せ	B
			mm	mm	mm	mm	mm	mm	mm
型番・型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	偏芯	単価	送料区分

FAXで問合せ問合せフォーム

固定キャスター

型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	単価	送料区分
	kg	kg	R	D	H'1-H'2	F1*F2	P1*P2	d	円
SAKE-100RBS	100	10～60	35	12	153-145	104/80	80/45	11	お問合せ	B
SAKE-150RBS	150	20～80	45	20	210-198	126/93	100/56	11.5	お問合せ	B
SAKE-200RBS	250	20～100	45	20	265-250	140/102	112/63	11.5	お問合せ	B
			mm	mm	mm	mm	mm	mm
型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	単価	送料区分

FAXで問合せ問合せフォーム

固定キャスターストッパー付き

型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	単価	送料区分
	kg	kg	R	D	H'1-H'2	F1*F2	P1*P2	d	円
SAKBE-100RBS	100	10～60	35	12	153-145	104/80	80/45	11	お問合せ	B
SAKBE-150RBS	150	20～80	45	20	210-198	126/93	100/56	11.5	お問合せ	B
SAKBE-200RBS	250	20～100	45	20	260-250	140/102	112/63	11.5	お問合せ	B
			mm	mm	mm	mm	mm	mm
型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	単価	送料区分

FAXで問合せ問合せフォーム

　ウレタン車輪　仕様・価格

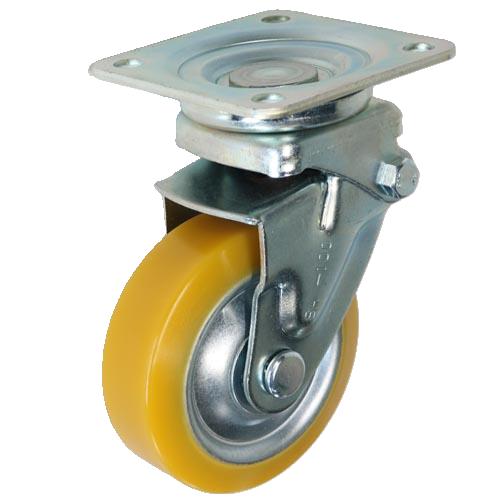

自在キャスター　ウレタン車輪

型番・型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	偏芯	単価	送料区分
	kg	kg	R	D	H'1-h'2	F1*F2	P1*P2	d	E1-E2	円
SAJE-100EUW	100	10～60	35	12	153-145	95/95	71/71	11	28.5-35	お問合せ	B
SAJE-150EUW	150	20～80	45	20	210-198	120/120	90/90	11.5	35-48	お問合せ	B
SAJE-200EUW	250	20～100	45	20	260-250	140/140	112/112	11.5	46.5-58	お問合せ	B
型式			mm	mm	mm	mm	mm	mm	mm

FAXで問合せ問合せフォーム

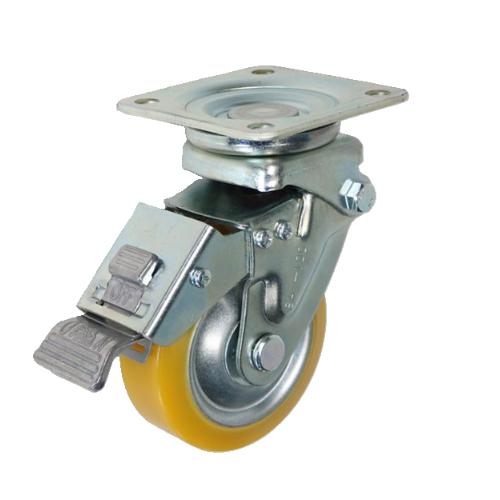

自在ストッパーキャスター　ウレタン車輪

型番・型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	偏芯	単価	送料区分
	kg	kg	R	D	H'1-h'2	F1*F2	P1*P2	d	E1-E2	円
SAJBE-100EUW	100	10～60	35	12	153-145	95/95	71/71	11	28.5-35	お問合せ	B
SAJBE-150EUW	150	20～80	45	20	210-198	120/120	90/90	11.5	35-48	お問合せ	B
SAJBE-200EUW	250	20～100	45	20	260-250	140/140	112/112	11.5	46.5-58	お問合せ	B
			mm	mm	mm	mm	mm	mm	mm
型番・型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	偏芯	単価	送料区分

FAXで問合せ問合せフォーム

固定キャスター　ウレタン車輪

型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	単価	送料区分
	kg	kg	R	D	H'1-H'2	F1*F2	P1*P2	d	円
SAKE-100EUW	100	10～60	35	12	153-145	104/80	80/45	11	お問合せ	B
SAKE-150EUW	150	20～80	45	20	210-198	126/93	100/56	11.5	お問合せ	B
SAKE-200EUW	250	20～100	45	20	260-250	140/102	112/63	11.5	お問合せ	B
			mm	mm	mm	mm	mm	mm
型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	単価	送料区分

FAXで問合せ問合せフォーム

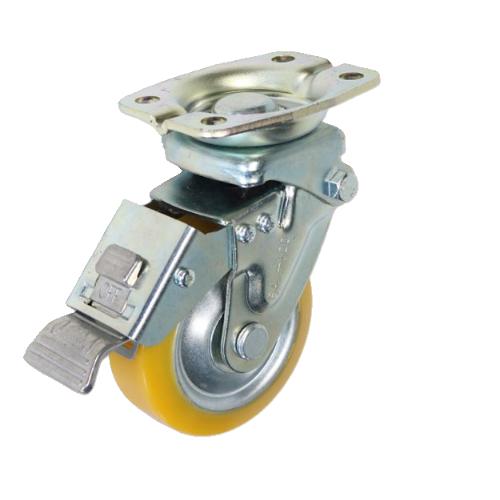

固定キャスターストッパー付き

型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	単価	送料区分
	kg	kg	R	D	H'1-H'2	F1*F2	P1*P2	d	円
SAKBE-100EUW	100	10～60	35	12	153-145	104/80	80/45	11	お問合せ	B
SAKBE-150EUW	150	20～80	45	20	210-198	126/93	100/56	11.5	お問合せ	B
SAKBE-200EUW	250	20～100	45	20	260-250	140/102	112/63	11.5	お問合せ	B
			mm	mm	mm	mm	mm	mm
型式	許容荷重	緩衝荷重	タイヤ巾	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	単価	送料区分
