図面の説明（台車に取付けるのに重要な項目です）

許容荷重（最大荷重）	キャスター選定には重要な項目です。安全にお使いいただいた時の１ヶ当たりの荷重の限度を示しています。
軸径 D	車輪の軸径で、車輪交換の時、適合車輪の確認する時に調べます。
車輪付高さ H'	地面からプレートまでの「キャスターの全高」です。この寸法で台車荷台までの高さが計算できます。
取付座 F1×F2	キャスターの取付面の寸法です。この寸法で台車側の取付プレートの寸法が決まります。()内は固定金具。
取付穴ピッチ P1×P2	ボルトで取付ける穴の間隔寸法です。台車側の取付穴位置が決まります。()内は固定金具。
取付穴径 d	穴径から判断して取り付けボルト及び穴あけ寸法を決定します。14mm
偏芯 E	車輪を旋回させるには偏芯が必要です。この値でキャスターの旋回範囲が計算できます。

　仕様・価格

自在キャスター

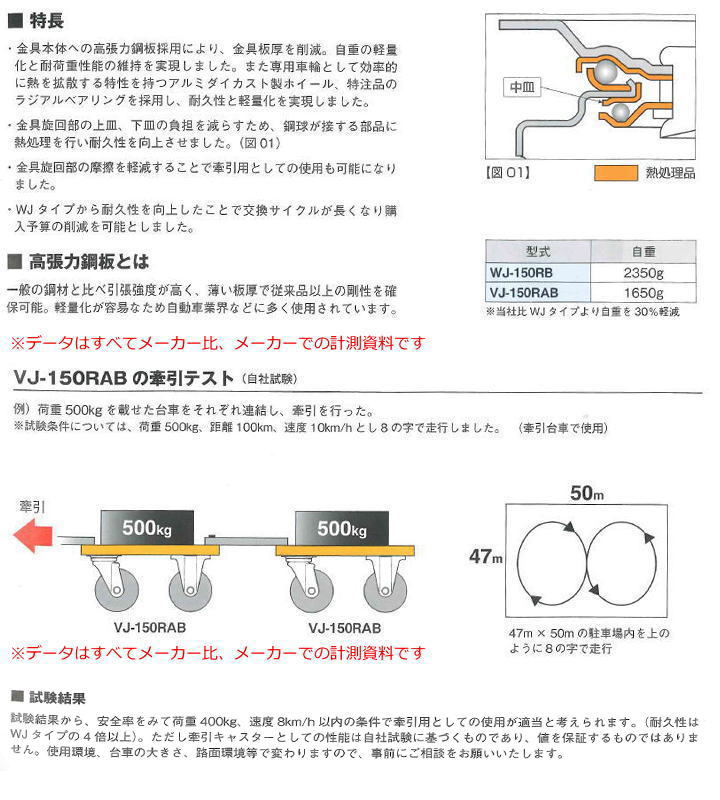

けん引用中重用キャスター自在。旋回機能と車輪回転機能を持つキャスター。特にけん引時は旋回部に負荷がかかるため、頑丈な構造となっています。
推奨低速けん引時速4kｍ/hまで対応。（JIS規格）


自重は1.65kg

型式	許容荷重 kg	車輪	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	偏芯
VJ-150RAB	250	ゴム車輪 150ｘ35.5	12	198	120x120	90x90	11.0	40
型式	ｋｇ	R	D	H1	F1xF2	P1xP2	d	E

単位はmmとなります。

---

自在キャスター　ストッパー付

けん引用中荷重用キャスター自在。旋回機能と車輪回転機能を持つキャスター。特にけん引時は旋回部に負荷がかかるため、頑丈な構造となっています。

推奨低速けん引時速4kｍ/hまで対応。（JIS規格）


自重は1.83kg

型式	許容荷重 kg	車輪	軸径	車輪付高さ	取付座	取付穴ピッチ	取付穴径	偏芯
VJ-150RAB-S	250	ゴム車輪 150ｘ35.5	12	198	120x120	90x90	11.0	40
型式	ｋｇ	R	D	H1	F1xF2	P1xP2	d	E

単位はmmとなります。

---

固定キャスター

けん引用中荷重用キャスター固定。直進性を維持する車輪回転機能を持つキャスター。台車が蛇行しないように走行させます。



低速けん引時速最大4kｍ/hまで対応。

自重は1.50kg

型式	許容 荷重 kg	車輪径	軸径	車輪付 高さ	取付座	取付穴 ピッチ	取付 穴径
VK-150RAB	250	ゴム車輪 150ｘ35.5	12	198	138ｘ93	100ｘ56	11.0
型式	ｋｇ	R	D	H1	F1ｘF2	P1ｘP2	d

単位はmmとなります。
