駆動用車輪 ゴム車輪スプロケット付
過去に製作しました案件より誕生した商品です。規格品のゴム車輪を流用しました。
図面はカタログダウンロードページを参照下さい。
写真は130φのゴム車輪のベアリングを廃し、
片側スプロケットを付けたもの。上記図参照。
各種駆動輪にご使用頂けます
無人搬送機やロボットなどの車輪にゴム車輪のため汎用性が非常に高いですが、
デメリットとして荷重が低いことがあげられます。
ご選択の際はメリットデメリットをご考慮に入れることをお勧めいたします。
ホイール色はメッキと塗装、ゴム部は黒色となります。(写真参考)
納期:通常実働20日~25日程度

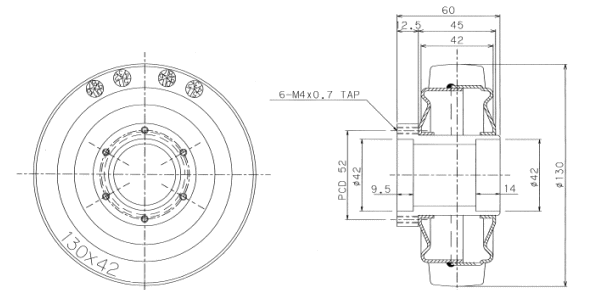

左の図は内部を拡大した図となります。
軸加工の際ご注意ください。
動画
ゴム車輪スプロケット付
車輪型式 | 許容 荷重 |
車輪径 | 車輪巾 | ボス幅 | 軸径 | 自重 | 使用 速度 |
単価 | 定価 | 送料 区分 |
kg | mm | mm | mm | 図解参照 | kg | km/h | 円 | 10個まで | ||
W130-SP スプロケット付 |
180 | 130 | 42 | 60 | 42φ (36φ) |
1.5 | 推奨 2km/h |
¥31,900 (税別¥29,000) |
OPEN | C |
スプロケット部仕様:PCD52、6穴(M4x0.7TAP)
その他、赤ジエンゴム、白ジエンゴム、スーパーソリッドゴムなどにもご対応可能。
・ ホイール材質はすべてスチール
・ 納期は通常実働20~25日程度。他物件やご注文の数量によって変動致します。
ベースとなる車輪はこちら。W130を参照下さい。
図面はカタログダウンロードページを参照下さい。 その他製作事例も掲載中。
