パレットを低い荷台に載せて運搬する構内台車(T008)

作業者が、荷物の出し入れが容易にできる高さにして、パレットを運搬する計画です。低床仕様で４ＷＳ（４輪操舵）式で考えました。

こんなところを工夫、改善しました

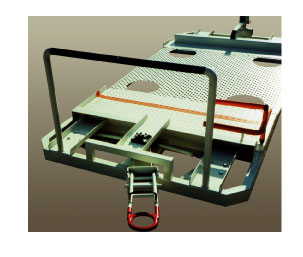

荷台の低さに工夫があります。台車にパレットを載せた時、作業者は、その高
さから部品をパレットから取り出すため、なるべく低くしなければなりません。そこでパレット下にあるキャスターを逃すため、円形の穴を４個設置しました。台車のキャスター部は高いですが、荷台部はホイールベースのスペースを生かし低くしました。

４ＷＳ機構の前後輪をリンクする棒は中心部を走り、干渉を避けています。そのほか、手押しできるようにハンドルを取り付け、パレット押さえのストッパーも取り付けました。

そして効果は？

上記の荷台を低くする工夫で作業効率があがり、運搬では4WS機構の採用で
連結して、狭い通路を走行できるようになりました。

納入先お客様と契約・設計上の取り決め・プライバシーの関係上詳細をお伝え出来ません。
現在、安全基準の見直しでこのモデルの新規製作をお受けしておりません。
過去の技術事例・製作事例のみのご掲載とさせていただいております。
こういった製作事例があるという内容にとどめて頂けますと幸いです。
