低床重荷重用キャスター 制電性ウレタン車輪

トップキャスター >低床重荷重用キャスター 制電性ウレタン車輪径50mm~75mmタイプ

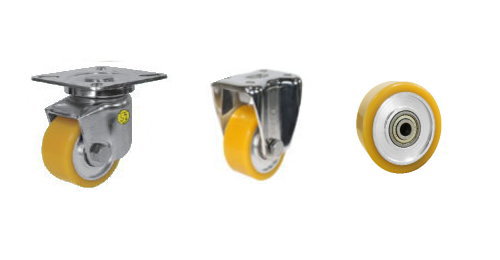

低床重荷重用キャスター 帯電防止ウレタン車輪径50mm~75mmタイプ

従来のキャスターに比べ、取付高さが低いタイプ。
しかも車輪径が小さいですが、重荷重に耐えます。重荷重で長時間固定されても、ほとんど変形致しません。
帯電防止ウレタン車輪を採用モデル。金具はスチール。


重要部分は頑丈な仕様となっています。

自在旋回部分は表面硬化焼入れ処理、さらに自在旋回部には軽快な動きの二層ベアリングを装備しています。大きな衝撃や長期の負荷にも耐えられます。

車輪には密封型ラジアルベアリングを使用し、グリスの追加注入なしでも静かで滑らかな回転を約束します。

設備機器の下部の足として使用されるケースが多いです。

時々、レイアウト・ライン変更を伴う固定型精密機器に使われることが多いです。長期間置いたままでも車輪は変形せず、重心の低い位置で使用できます。

設置機器向け。長距離運搬には不向きです。


静電防止仕様

静電気を放出する導電性能で、静電気による災害防止します。また静電気の除去により塵埃の吸着を防止、防塵効果に優れています。その効果から電子機器、医療機器などに取り付けられることが多いです。

  • 自在キャスターの旋回部には導電性グリスを使用しています。

重要部分は頑丈な仕様となっています。

自在旋回部分は表面硬化焼入れ処理、さらに自在旋回部には軽快な動きの二層ベアリングを装備しています。大きな衝撃や長期の負荷にも耐えられます。

車輪には密封型ラジアルベアリングを使用し、グリスの追加注入なしでも静かで滑らかな回転を約束します。


どの商品も通常1週間以内でのお届けとなります。(欠品時除く)

動画


動画は参考です。

仕様

車輪材質 特性 車輪サイズ 車輪付金具型式
ウレタン
EU
制電性ウレタン車輪。 50,65,
75
HJ-U (自在)
HK-U(固定)
HJB-U (自在ST)

低床重荷重用キャスターの図面について

ストッパー付き自在金具図面

*左が自在金具、右が固定金具になります。

許容荷重(最大荷重) キャスター選定には重要な項目です。安全にお使いいただいた時の1ヶ当たりの荷重の限度を示しています。
軸径 D 車輪の軸径で、車輪交換の時、適合車輪の確認する時に調べます。
車輪付高さ H' 地面からプレートまでの「キャスターの全高」です。この寸法で台車荷台までの高さが計算できます。
取付座 F1×F2 キャスターの取付面の寸法です。この寸法で台車側の取付プレートの寸法が決まります。
取付穴ピッチ P1×P2 ボルトで取付ける穴の間隔寸法です。台車側の取付穴位置が決まります。
取付穴径 d 穴径から判断して取り付けボルト及び穴あけ寸法を決定します。
偏芯 E 車輪を旋回させるには偏芯が必要です。この値でキャスターの旋回範囲が計算できます。

 仕様・価格

床重荷重用キャスター 型式 金具形状-車輪外径U-車輪材質EU

型式
*金具の表面仕上げ(色)は「三価クロメート」
取付高さ 取付座 取付ピッチ 取付穴 軸径 偏芯 最大荷重 単価 送料
区分
ウレタン車輪仕様 H' F1/F2 P1/P2 d D E kg  円
HJ-50U-EU(自在) 78  82/82 55-65/55-65 9.5×16.5 8 18 240 ¥3,080
(税別¥2,800)
B
HJB-50U-EU
(自在ストッパー)
78  82/82 55-65/55-65 9.5×16.5 8 18 240 ¥4,840
(税別¥4,400)
B
HK-50U-EU(固定) 78 85/58 55/28 9.5 8   240 ¥2,420
(税別¥2,200)
B
型式
*金具の表面仕上げ(色)は「三価クロメート」
取付高さ 取付座 取付ピッチ 取付穴 軸径 偏芯 最大荷重 単価 送料
区分
ウレタン車輪仕様 H' F1/F2 P1/P2 d D E kg  円
HJ-65U-EU(自在) 96.5  100/100 63-78/63-78 10.5×21 10 22 300 ¥4,180
(税別¥3,800)
B
HJB-65U-EU
(自在ストッパー)
96.5  100/100 63-78/63-78 10.5×21 10 22 300 ¥6,270
(税別¥5,700)
B
HK-65U-EU(固定) 96.5  86/59 55/28 10.5 10   300 ¥3,410
(税別¥3,100)
B
型式
*金具の表面仕上げ(色)は「三価クロメート」
取付高さ 取付座 取付ピッチ 取付穴 軸径 偏芯 最大荷重 単価 送料
区分
ウレタン車輪仕様 H' F1/F2 P1/P2 d D E kg  円
HJ-75U-EU(自在) 108 100/100 63-78/63-78 10.5×21 10 25 300 ¥4,730
(税別¥4,300)
B
HJB-75U-EU
(自在ストッパー)
108 100/100 63-78/63-78 10.5×21 10 25 300 ¥6,820
(税別¥6,200)
B
HK-75U-EU(固定) 108  95/72 63/40 10.5 10   300 ¥3,960
(税別¥3,600)
B

型式の数字は、車輪外径(mm)となります。

金具の表面仕上げ(色)は「三価クロメート」です。黒または白塗装をご要望の場合は弊社へお聞き下さい。通常品ですのでお見積りさせていただきます。
